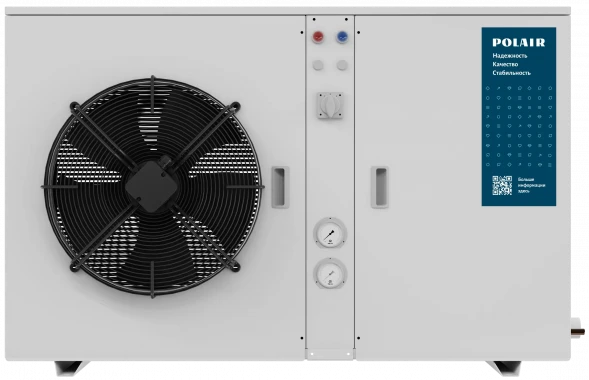

Компрессорно-конденсаторный блок Polair CUB-RCL09 — низкотемпературный агрегат серии Moderno для систем выносного холода. Модель используется для холодообеспечения морозильных камер, низкотемпературных зон хранения, морозильных бонет, низкотемпературных витрин и другого оборудования, рассчитанного на подключение к внешнему ККА.
Агрегат работает в составе холодильного контура и подбирается вместе с испарителем, трубопроводами, автоматикой и системой управления. Для камер обычно используют воздухоохладитель, для торгового оборудования — испаритель, предусмотренный конструкцией конкретной секции.
Особенности модели Polair CUB-RCL09
- Низкотемпературное исполнение
Polair CUB-RCL09 рассчитан на работу с отрицательными температурными режимами.
Модель применяют для хранения замороженной продукции, полуфабрикатов, мяса, рыбы, тестовых заготовок, мороженого и другого сырья, требующего стабильного низкотемпературного режима. - Работа в составе выносной холодильной системы
Компрессорно-конденсаторный блок устанавливается отдельно от охлаждаемого объёма и подключается к испарительной части системы.
Такая схема позволяет вынести источник тепла и шума за пределы камеры, торговой линии или рабочей зоны.Для холодильных камер в качестве испарителя может использоваться потолочный воздухоохладитель AS202-2,8. Такая связка подходит для низкотемпературной системы выносного холода на базе Polair CUB-RCL09.
При проектировании конкретного объекта подбор испарителя уточняется по фактической холодильной нагрузке, температурному режиму, длине трассы и условиям эксплуатации. - Холодопроизводительность по рабочим точкам
Основное значение для подбора низкотемпературной системы — 2,59 кВт при Tкип = −25 °C.
Холодопроизводительность агрегата зависит от температуры кипения хладагента:- при Tкип −35 °C — 1,62 кВт;
- при Tкип −30 °C — 2,06 кВт;
- при Tкип −25 °C — 2,59 кВт;
- при Tкип −20 °C — 3,22 кВт;
- при Tкип −15 °C — 3,95 кВт.
- Воздушное охлаждение конденсатора
Агрегат оснащается воздушным конденсатором и не требует подключения к водяному контуру.
Такое исполнение удобно для объектов HoReCa, торговли, складских и производственных помещений, где применяется выносная холодильная система. - Технические параметры
- Тип корпуса — 1тип
- Холодопроизводительность при Tкип −25 °C — 2,59 кВт
- Потребляемая мощность — 2,55 кВт
- Количество и диаметр вентиляторов — 1 × 400 мм
- Объём ресивера — 10 л
- Диаметр жидкостной линии — 3/8″
- Диаметр всасывающей линии — 3/4″
- Габаритные размеры, Д×Ш×В — 1150×650×650 мм
Комплектация
В базовую комплектацию компрессорно-конденсаторных агрегатов Polair Moderno входят:
- компрессор с картерным нагревателем;
- смотровое стекло;
- ресивер;
- обратный клапан на жидкостной линии на входе в ресивер;
- фильтр-осушитель;
- запорные вентили;
- автоматические реле высокого и низкого давления;
- автоматическое реле высокого давления вентиляторов конденсатора;
- манометры низкого и высокого давления;
- малошумный вентилятор;
- щит управления агрегатом;
- корпус агрегата;
- акустическая изоляция корпуса;
- комплект документации.
Воздухоохладитель, холодильная трасса, хладагент, элементы оттайки, автоматика и дополнительные опции подбираются отдельно — с учётом объекта, температурного режима и схемы эксплуатации.
Преимущества
- Для небольших низкотемпературных систем. Модель подходит для морозильных камер малого объёма, локальных зон хранения и совместимого оборудования с выносным холодом.
- Снижение тепла и шума в рабочей зоне. Агрегат можно разместить отдельно от камеры, кухни, торгового зала или производственного участка.
- Гибкий подбор под объект. CUB-RCL09 подбирается под конкретный испаритель, температурный режим, трассу и теплопритоки.
- Удобство обслуживания. Сервисные элементы упрощают контроль давления, диагностику и обслуживание холодильного контура.
Эксплуатация
Polair CUB-RCL09 применяют в низкотемпературных системах выносного холода на предприятиях общественного питания, в магазинах, на складах, в заготовочных цехах и пищевом производстве. Модель подходит для морозильных камер малого объёма, низкотемпературных витрин, морозильных бонет и других объектов, где требуется внешний компрессорно-конденсаторный блок.
Подбор агрегата выполняют вместе с воздухоохладителем или испарительным блоком. Это позволяет согласовать холодопроизводительность, температурный режим, длину трассы, оттайку и автоматику с фактической нагрузкой объекта.
При расчёте учитывают объём камеры, толщину панелей, температуру окружающей среды, тип продукции, режим загрузки, частоту открывания дверей и требования к поддержанию температуры. Для торгового оборудования дополнительно проверяют рабочий температурный режим, конструкцию испарителя и совместимость системы управления.
Характеристики Polair CUB-RCL09:
